Shotmeter 4.0:
生产友好型喷丸工艺监测仪
Shotmeter 4.0 是一款在线喷丸工艺监测仪，用于测量飞行中的喷丸介质速度。该监测仪易于使用，可用于监测日常设备状态、质量控制、工艺开发和设置转换。
咨询我们的专家喷丸工艺监控
控制速度以控制强度
使用 Shotmeter 4.0，喷丸强度诊断变得便捷高效。这款可靠且价格实惠的传感器专为所有喷丸车间设计，可实现可重复的喷丸强度。
喷丸速度
相对进给率
喷丸流可视化
Shotmeter 4.0 的优势
符合 AMS2432E 标准
美国汽车工程师协会（SAE International）2022 年 10 月发布的 AMS2432 最新 E 版确认，媒体速度传感器可作为生产零件喷丸处理时 Almen 条的批准替代方案。
轻松达到目标强度
喷丸工艺对强度非常敏感，而强度与介质速度直接相关。实现可重复的速度是实现一致性最大化的关键。监控实时飞行速度可以帮助生产经理监控和获得：
- 工艺复制
- 设备校准
- 新工艺开发与验证
降低单件成本
- 更快的喷丸参数开发和工艺优化
- 轻松实现单元间参数传输和复制
- 更快的新硬件设备认证
- 速度与阿尔门（Almen）试条偏转之间的直接关联
NIST 和 Nadcap 审核

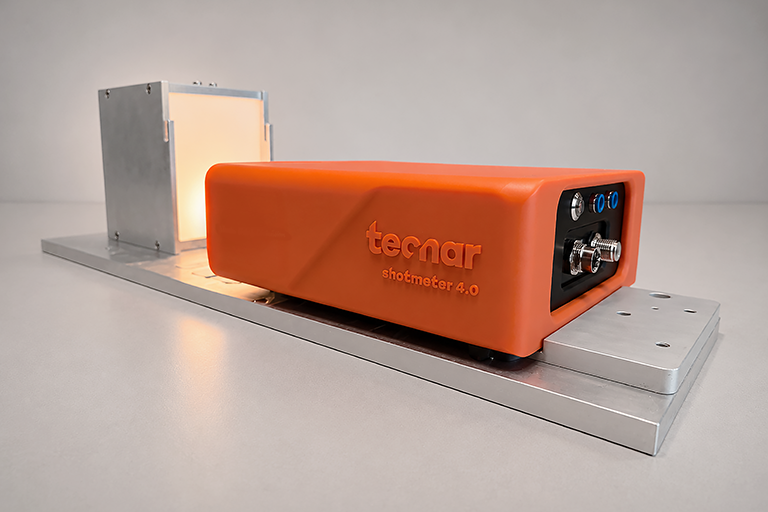

数字化数据采集与可追溯性，助力顺利通过 Nadcap® 审核。速度测量通过可追溯至 NIST 的工厂校准台进行校准，以重现现场的实际工况。
软件功能

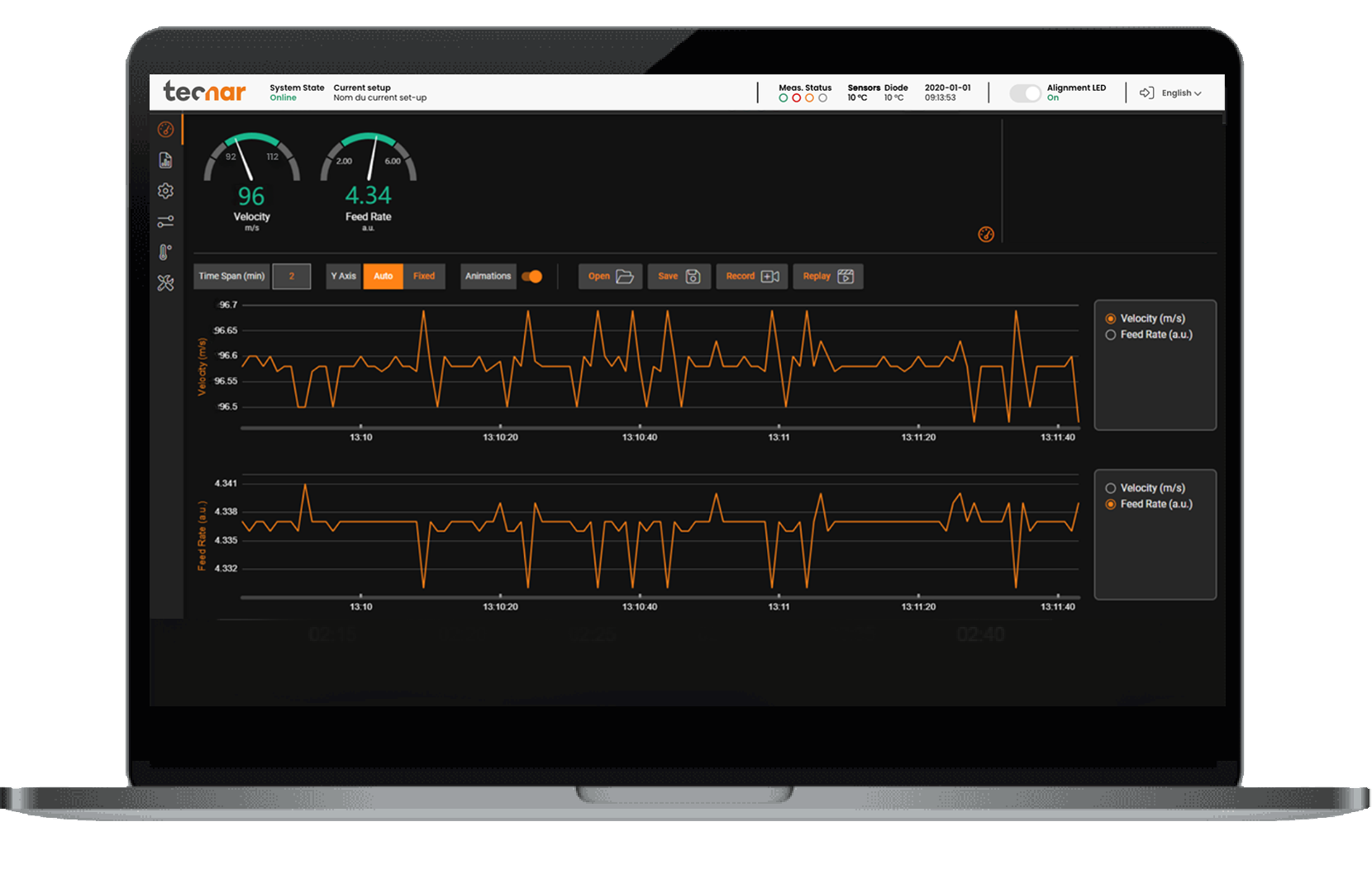

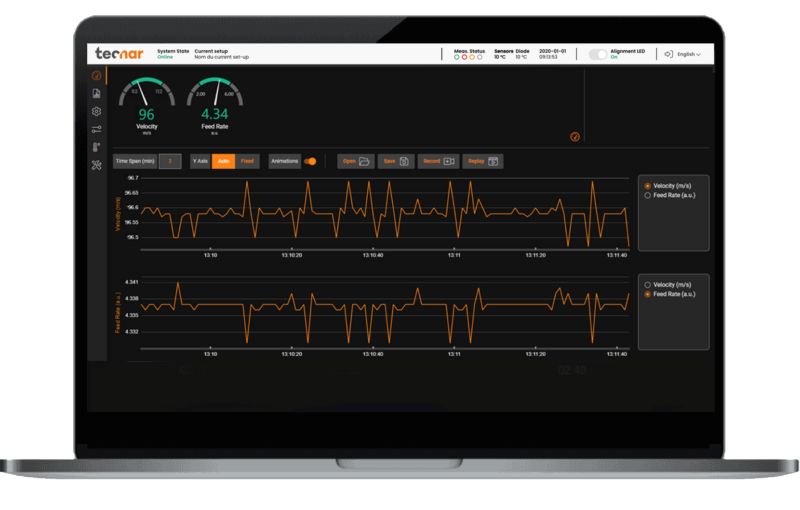

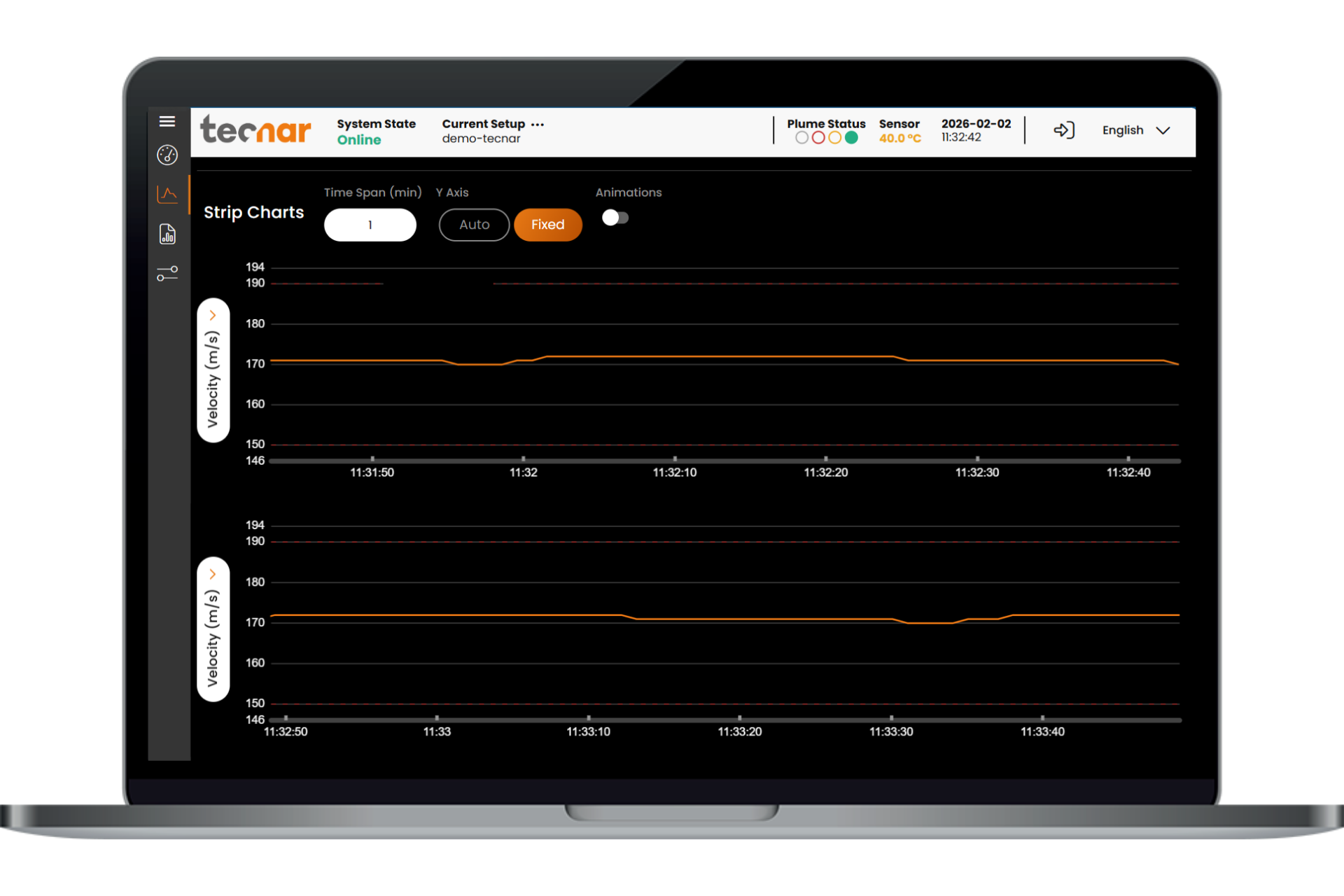

条形图显示
条形图可直观地显示出速度随时间的演变情况。
生产报告
只需在用户界面上单击一下即可生成生产报告。
设置文件
根据条件保存和调用重要的设置参数。
视频文件
只需在用户界面点击一次，即可保存工艺视频。

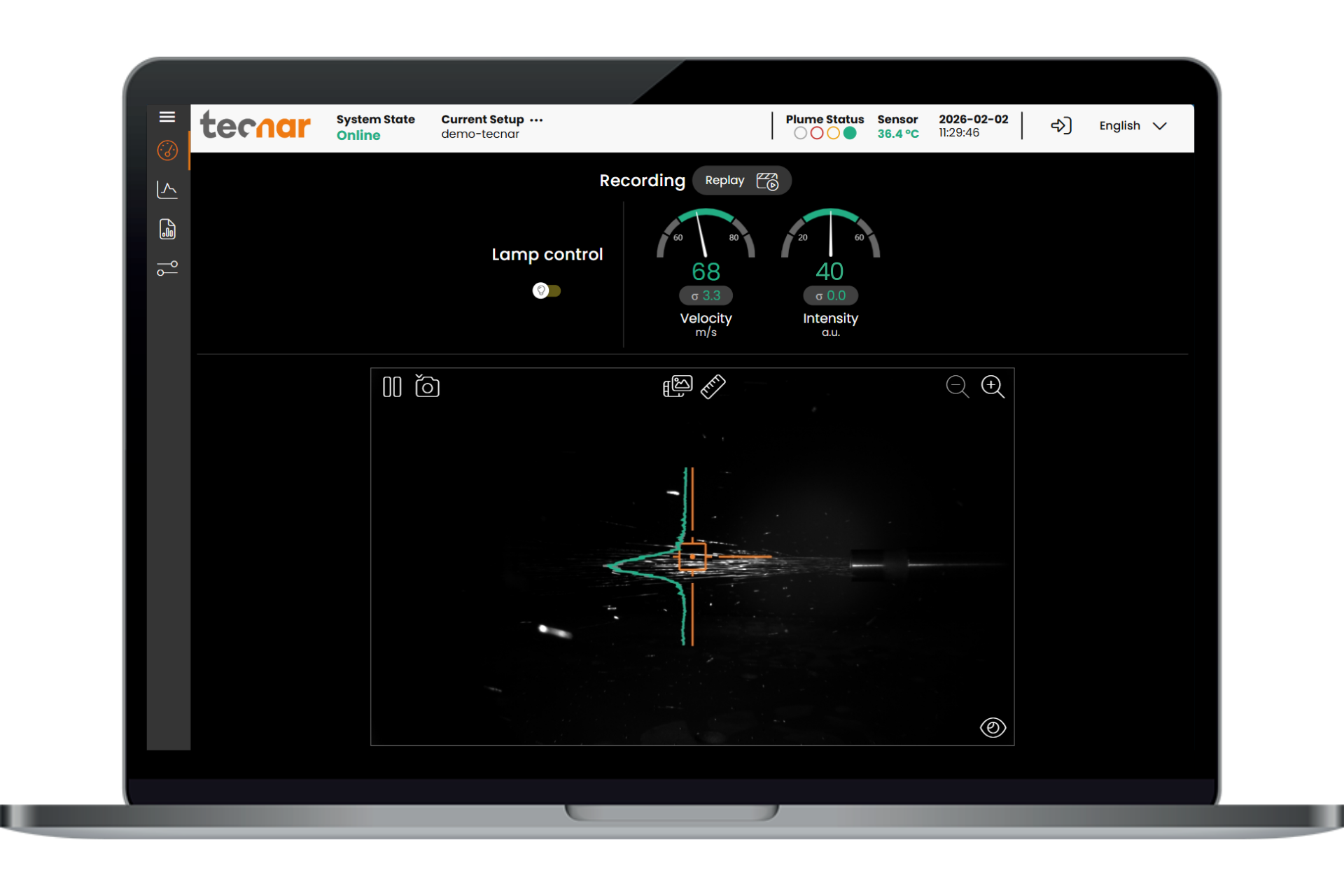

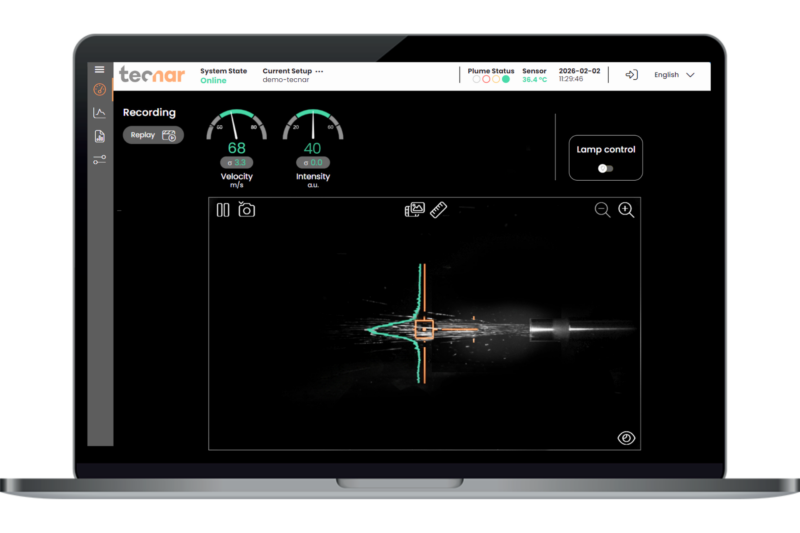

对准辅助
通过摄像头轻松完成喷嘴对准。
通过/不通过警报
根据数据自动触发通过/不通过判定。
技术规格 - Shotmeter 4.0
测量
颗粒速度范围
10-1500 米/秒，2% 精度
33-4900 英尺/秒，2% 精度
测量区域信息
速度测量区域
⌀2.2 毫米 = 3.8 平方毫米
⌀0.087 英寸 = 0.0059 平方英寸
工作距离
125 毫米
4.92 英寸
工厂安装条件
电源要求
100-120 or 200-230 VAC, 50-60 Hz 自动开关
气体供应
向传感器探头供应 1.7–2.7 bar 的清洁干燥冷却空气
向传感器探头供应 25–40 psi 的清洁干燥冷却空气
尺寸
传感器探头
196 毫米 x 83 毫米 x 212 毫米 - 3.3 公斤
7.7 英寸 x 3.3 英寸 x 8.3 英寸 - 7.3 磅
控制器
230 毫米 x 132 毫米 x 240 毫米 - 6.6 公斤
9.1 英寸 x 5.2 英寸 x 9.4 英寸 - 14.6 磅
运输规格
总尺寸
660 毫米 x 432 毫米 x 330 毫米
26 英寸x 17 英寸 x 13 英寸
总重量
13.2 公斤
29 磅
探头尺寸
279 毫米 x 229 毫米 x 330 毫米
11 英寸x 9 英寸 x 13 英寸
探头重量
4.1 公斤
9 磅
